HTPP/HDPE屋面雨水排水系统


高层建筑屋面雨水排水系统（半压力流）

虹吸式屋面雨水排水系统（压力流）

基本要求：
 压力管——管道耐压1.25MPa、耐负压0.08MPa

立管底部加强型弯头，固定支撑


热熔承插连接

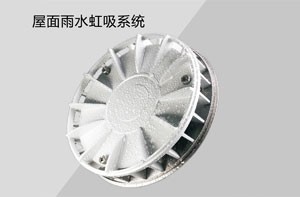

87型雨水斗/虹吸雨水斗


虹吸式屋面雨水排水系统


    利用建筑物与地面的高差所产生的水头，经过准确的计算来调节管道的配置，以平衡管网的压力及流速，在设计状态下管道中充满水而产生虹吸并快速排放雨水的系统


工作原理


    依靠独特的雨水斗设计，在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力流排水系统相同。

    随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态并利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。屋面雨水则在管道内负压的抽吸作用下以较高的流速被排至室外

宏添虹吸雨排水的优势


德国最先进的深化软件


系统通过国际ABB认证


丰富的设计、施工经验


提供国内独有的可靠性报告（深化雨水结果、水流参数报告、系统图
）

管道管径减小1/2到1/3，节省材料


独特虹吸专利技术，虹吸周期短排水速度快，管道自洁能力强


工序简单，施工速度快


虹吸雨排水的应用

——大型厂房、展览馆、机场、运动场馆、高层裙房等跨度大、结构复杂的屋面
